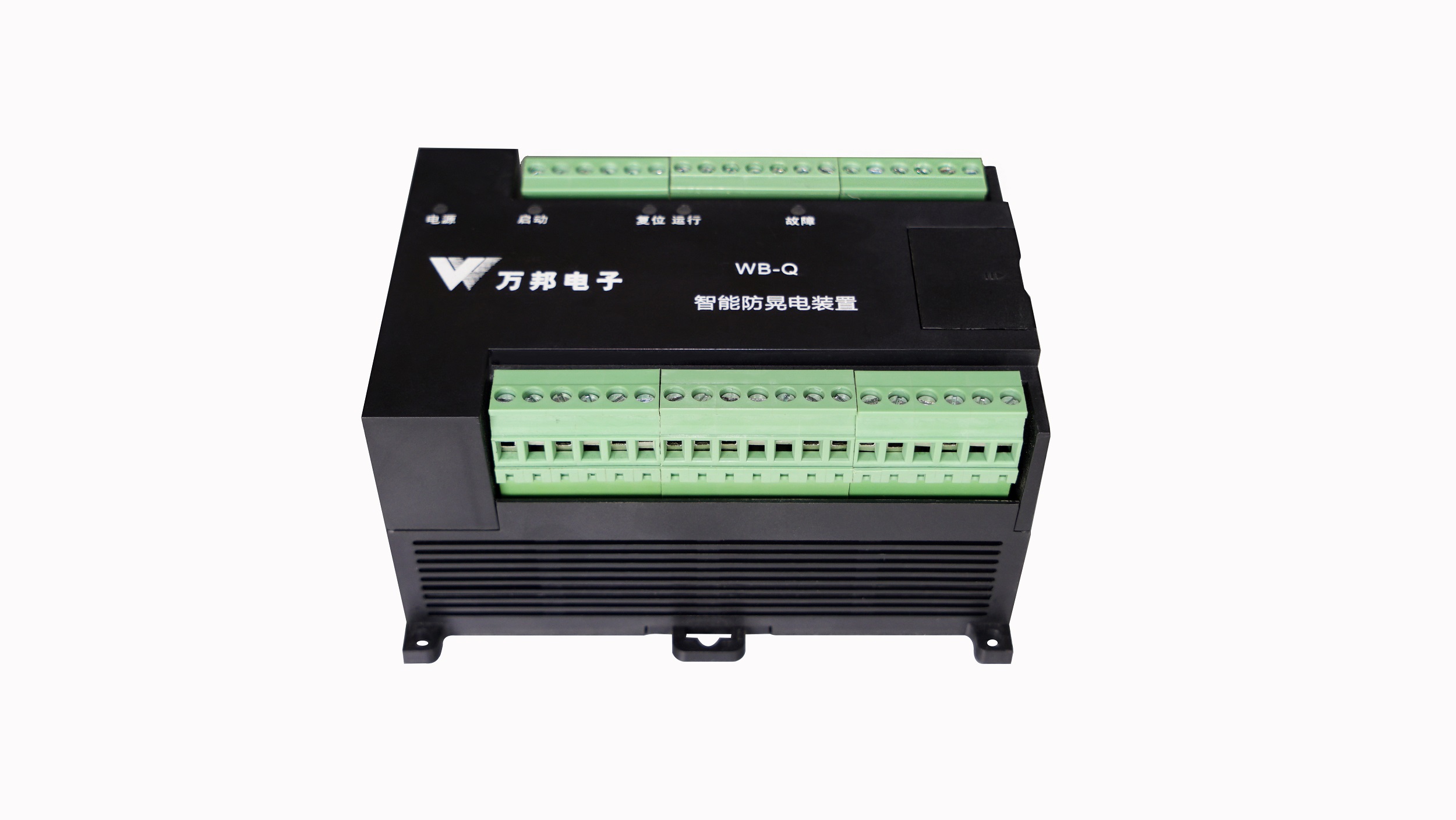

智能防晃電裝置
電壓暫降，俗稱晃電。一般由于雷擊、短路故障重合閘、企業外部或內部電網故障、大型設備起動等原因，造成供電電壓有效值快速下降至額定值的90%~10%，持續時間為10ms到1min，這種現象稱為"電壓跌落",又稱"晃電",接觸器在電壓跌落期間觸頭可能彈開，并引起相關聯鎖設備動作，導致生產線停車，使企業造成巨大的經濟損失，電壓跌落作為一種特殊的故障，危害很大，特別是對連續性運行的企業。
WB-Q智能防晃電裝置能實時檢測設備運行中的電壓狀態，如電網發生晃電（電壓暫降）現象，在設定時間內又快速恢復正常，該裝置可重新啟動設備，設備快速恢復運轉，避免生產事故的發生。
技術特點和優勢
1、接線方式簡單方便，不需更改線路。
2、正常起動和停止不會延時，只有晃電時接觸器才延時。
技術指標
| 環境條件 | 環境溫度-30～70℃，相對濕度≤95%RH |
晃電時間控制范圍 | 0.5秒～4秒 | |
重啟時間 | 變頻器方式小于1秒，交流接觸器0.3秒 | |
啟動接點輸出形式 | 無源常開輸出。220VAC 5A | |
復位接點輸出形式 | 無源常開輸出。220VAC 5A | |
運行接點輸出形式 | 無源常開輸出。220VAC 5A | |
供電電源 | 160V-260V交流供電，50hz | |
外形尺寸 | 120×96×64毫米 | |
安裝方式 | 35mm導軌安裝 |
接線方式

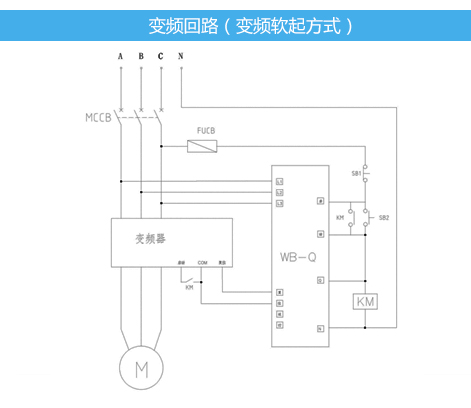

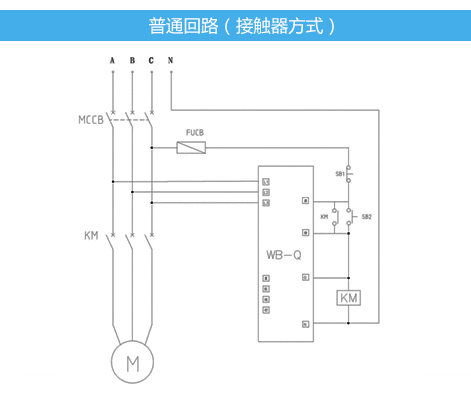

接線原理圖
|
|
|
|
